Dr Geo
Dr Geo es un programa que se ha incorporado a la imagen de SqueakEducarex y que se puede utilizar como herramienta para construir figuras geométricas. Para usar Dr. Geo en Squeak deberemos arrastrar, desde la categoría Gráficos del Catálogo de Objetos hasta el mundo, un objeto Dr. Geo.
Dr. Geo
Nota: Dr. Geo es el acrónimo de Geometry Exploration and Observation, un programa de geometría interactiva que permite crear figuras geométricas manipulables
Al hacerlo, sobre la pantalla se desplegará una planilla en blanco. La ventana del programa es un simple lienzo que muestra, en la parte superior derecha, un deslizador de color rosa claro destinado a funcionar a modo de zoom del objeto con el que estemos trabajando. Los deslizadores inferiores, de color verde claro, se utilizarán para desplazar el lienzo a derecha e izquierda y en sentido arriba y abajo.
Escritorio de Dr. Geo
El botón Menú (rojo) del halo del objeto Dr. Geo presenta los ítems Construcciones de Dr. Geo y obtener botones de Dr. Geo que dan acceso a las opciones del programa.

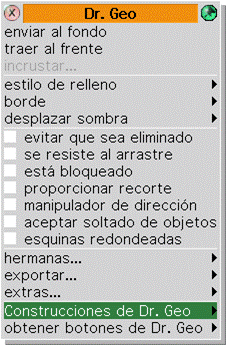

Acceso a los menús de Dr. Geo
Nota: Para trabajar con comodidad es conveniente, una vez que hemos pulsado sobre el botón Menú (rojo) del halo del objeto Dr. Geo, dejarlo activo en pantalla pulsando sobre la chincheta verde situada en la esquina superior derecha del menú.
Mediante la categoría Construcciones de Dr. Geo se accede a un menú que permite dibujar puntos, líneas (rectas, semirrectas, segmentos, vectores, circunferencias, arcos circulares, polígonos y lugares geométricos), realizar transformaciones de figuras geométricas (rectas paralelas, rectas perpendiculares, simetrías centrales, simetrías axiales, traslaciones, rotaciones y homotecias), obtener datos numéricos y acceder a otras herramientas auxiliares de diseño gráfico (deshacer, rehacer, borrar, configurar estilo, presentar con fondo pautado, etc.).
Opciones de los menús de Dr. Geo
Las opciones del menú obtener botones de Dr. Geo son las mismas que las de la categoría Construcciones de Dr. Geo y facilitan el acceso a estas funciones mediante botones. Podemos obtener botones de todas las funciones que vayamos a utilizar y tenerlos disponibles en pantalla.
Nota: Dr. Geo es una herramienta compleja cuyo uso podemos descubrir en el Manual de Usuario de Dr. GEO
Manual en red de Dr. Geo

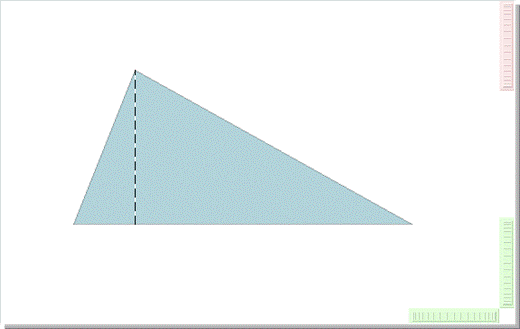

Actividad 8.2:Crea un proyecto, nómbralo como Dr. Geo. A continuación, utilizando la herramienta polígono de Dr. Geo, realiza el dibujo de un triángulo rectángulo apoyado sobre la hipotenusa y trazale la altura correspondiente a la hipotenusa. Recuerda que para dar por terminado el triángulo deberás pulsar, de nuevo, sobre el primer punto señalado. Para trazar la altura relativa a la hipotenusa utiliza un segmento e incrústalo sobre el polígono.
Por último, utiliza el botón Levantar (negro) para trasladar el triángulo (DrGPolygone) al proyecto, cierra Dr. Geo y guarda el proyecto.
