Alineación de objetos en el escenario

1

Pincha y arrastra desde la carpeta Gráficos en Ventana > Otros paneles > Bibliotecas comunes > Curso , hasta ocho instancias del símbolo  mouse. Sitúalas aproximadamente en dos filas de cuatro ratones.
2 Despliega el panel Alineamiento utilizando  Ventana > Paneles de diseño > Alinear.
3

Activa la herramienta Flecha, pincha y arrastra sobre el escenario para definir un área rectangular que incluya la primera fila de cuatro ratones
4

Sobre el panel alineamiento haz clic en los botones Alinear borde superior y Distribuir horizontal respecto al centro. Asegúrate previamente de que el botón En Escenario no está activado (hundido)

Panel Alineamiento para ajustar la posición  absoluta/relativa de cada objeto

5 Para evitar que estos objetos se descoloquen accidentalmente, selecciona Modificar > Agrupar. Para probar otras opciones de alineamiento, debes desagrupar previamente los objetos utilizando Modificar > Desagrupar.
6 Repite los pasos 3-4-5 para alinear la fila inferior con los otros cuatro ratones.
7 Con la herramienta Flecha activada, selecciona ambos grupos y pulsa el botón Alinear borde izquierdo. El resultado será similar al de la figura:

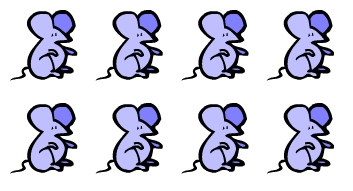

Objetos correctamente alineados usando el panel Alineamiento
8

Clic en los botones de alineación para modificar la posición de los objetos seleccionados. Aunque los iconos de estos botones son suficientemente ilustrativos, puedes situar el puntero del ratón sobre un botón, y al cabo de unos instantes, se muestra un cuadro indicando el efecto del mismo:

  • Para Alinear: selecciona Alinear borde izquierdo, Alinear horizontalmente respecto al centro o Alinear borde derecho. También puedes optar por Alinear borde superior, Alinear verticalmente respecto al centro o bien Alinear borde inferior.

  • Para Distribuir: elige Distribuir borde superior, Distribuir verticalmente respecto al centro o bien Distribuir borde inferior . También puedes elegir selecciona Distribuir borde izquierdo, Distribuir horizontalmente respecto al centro o Distribuir borde derecho.

  • Para Coincidir tamaño, selecciona Coincidir anchura, Coincidir altura o Coincidir anchura y altura. De esta forma todos los objetos adquieren la misma anchura y/o altura.

  • Para Espacio, selecciona Espaciar uniformemente en horizontal o Espaciar uniformemente en vertical. Con estos botones es posible distribuir uniformemente el espacio entre los objetos.

Cuando el botón En Escen. no está activado, la alineación será relativa al grupo de objetos seleccionados. Si el botón En Escenario está activado la alineación se realizará en referencia al tamaño del escenario
