Herramientas Línea, Óvalo y Rectángulo

Clic en la herramienta Óvalo  del cuadro de herramientas para seleccionar ésta. Al colocar el puntero del ratón sobre ella aparece el mensaje "Herramienta Óvalo (O)".

Usa los controles Color de Trazo y Color de Relleno en la caja de herramientas para definir el color de trazo como negro y el color de relleno como azul marino. Sitúa el puntero sobre cada cuadro de color, pincha y se despliega la paleta de colores. Haz clic sobre un color para seleccionarlo.

Al pinchar, arrastrar y soltar sobre el escenario se dibujará un óvalo con estas características de color de trazo y relleno.

Asegúrate de que la herramienta Óvalo está activada en la caja de herramientas.

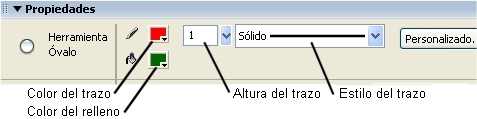

Si no se visualiza el Inspector de propiedades , selecciona Ventana > Propiedades para activarlo.

Clic en el control Color de trazo y cambia el color del borde. Por ejemplo: rojo.

En el control Color de relleno define el color verde.

Sitúa el puntero en el control Altura del trazo y cambia el grosor de la línea. Pincha y arrastra el deslizador adjunto. También admite hacer clic sobre la casilla y teclear directamente la cantidad. Introduce, por ejemplo, el valor 4 y pulsa <enter> para confirmar.

Despliega el control Estilo del trazo y cambia el estilo de la línea. Selecciona el trazo de rayas discontinuas

Pincha, arrastra y suelta sobre el escenario para dibujar otro óvalo.

Para que el óvalo sea un círculo perfecto, pulsa la tecla <Mayus> y sin soltar, pincha y arrastra con el ratón para dibujar un tercer óvalo.

Clic en la herramienta Rectángulo  del cuadro de herramientas para seleccionar ésta. Al colocar el puntero del ratón sobre ella aparece el mensaje "Herramienta Rectángulo (R)".

Usa los controles Color de Trazo y Color de Relleno en la caja de herramientas para definir el color de trazo como amarillo y el color de relleno como azul marino. Sitúa el puntero sobre cada cuadro de color, pincha y se despliega la paleta de colores. Haz clic sobre un color para seleccionarlo.

Al pinchar, arrastrar y soltar sobre el escenario se dibujará un rectángulo con estas características de color de trazo y relleno.

Cuando se selecciona una herramienta de la paleta en la sección Opciones aparecen sus modificadores asociados.

Asegúrate que la herramienta Rectángulo está activada en el cuadro de herramientas.

Advierte que en la sección Opciones, en la parte inferior del cuadro de herramientas,  se muestra el modificador Radio de rectángulo redondeado.

Al hacer clic sobre este modificador, se despliega la ventana Configuración de rectángulo . Permite especificar si se desean esquinas redondeadas indicando el valor  en puntos del radio de esquina. Si el valor es cero (Radio de esquina), las esquinas son rectas. Teclea, por ejemplo, 20 puntos.

Clic en el botón Aceptar.

Al pinchar, arrastrar y soltar sobre el escenario se dibujará un rectángulo con las características de color de trazo y relleno definidos y con los bordes más o menos redondeados en función del valor introducido en Radio de esquina.

Para que el rectángulo sea un cuadrado perfecto, pulsa la tecla <Mayus> y sin soltar, pincha y arrastra con el ratón para dibujar esta figura.

Prueba y dibuja distintos rectángulos y cuadrados variando el color , grosor y estilo de trazo, relleno y ángulo de redondeo de las esquinas.

Clic sobre la herramienta Rectángulo del cuadro de herramientas y mantenlo  pulsado hasta que se muestre la opción Herramienta PolyStar (Polígono-Estrella). A continuación mueve el puntero sobre la opción Herramienta PolyStar y haz clic sobre ella.

Usa los controles Color de Trazo y Color de Relleno en la caja de herramientas para definir el color de trazo como negro y el color de relleno como naranja. Sitúa el puntero sobre cada cuadro de color, pincha y se despliega la paleta de colores. Haz clic sobre un color para seleccionarlo.

Pulsa sobre el botón Opciones... del Inspector de propiedades

Botón Opciones para configurar el polígono o estrella

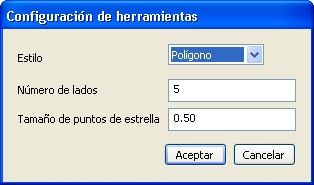

Se mostrará el cuadro de diálogo Configuración de herramientas. En él podrás definir:

• Estilo: selecciona Polígono o Estrella.

• Número de lados: introduce un valor que oscile entre 3 y 32.

• Tamaño de puntos de estrella: puedes teclear un valor entre 0.00 y 1.00. Por ejemplo: 0.56. Cuanto más próximo a cero sea este valor, las picas de la estrella serán más profundas o afiladas. Estos parámetros no tienen incidencia si dibujas un polígono.

Cuadro para definir las propiedades del polígono o estrella

Clic sobre en el botón Aceptar.

Pulsa, arrastra y suelta sobre el escenario para crear la figura geométrica con las características definidas.
