Autentificación segura con OpenLDAP

Justificación

Los permisos que los usuarios tienen sobre los sistemas se basan en la autentificación del usuario. Aunque ya se han desarrollado sofisticados métodos de autentificación como sistemas de tarjeta electrónica (DNI electrónico) o sistemas biológicos como la huella dactilar o el iris del ojo, la realidad es que requieren de elementos caros para su aplicación. En entornos educativos y en pequeñas y medianas empresas, se sigue utilizando el mecanismo tradicional de autentificación del usuario mediante su nombre de usuario (login) y su contraseña (password).

Desde que el usuario introduce su contraseña hasta que ésta llega al servidor para comprobar la autentificación, el paquete de datos que contiene la contraseña viaja por los cables de red atravesando concentradores (hubs), conmutadores (switches) y enrutadores (routers) hasta llegar al servidor. Durante el trayecto, cualquier persona con los conocimientos necesarios podría quedarse con una copia del paquete de datos para, posteriormente analizarlo y tratar de descubrir el nombre y la contraseña del usuario sin que éste se percatase.

Con la finalidad de dificultar que alguien trate de descubrir contraseñas analizando los datos que las contienen, existe la posibilidad de cifrar los paquetes de datos en el PC antes de enviarlos por la red, de manera que lleguen al servidor cifrados. De esta forma, aunque un usuario malintencionado capture un paquete de datos con la información del usuario y la contraseña, será muy dificil, por no decir imposible, que sea capaz de descifrarlos ya que se utiliza cifrado asimétrico

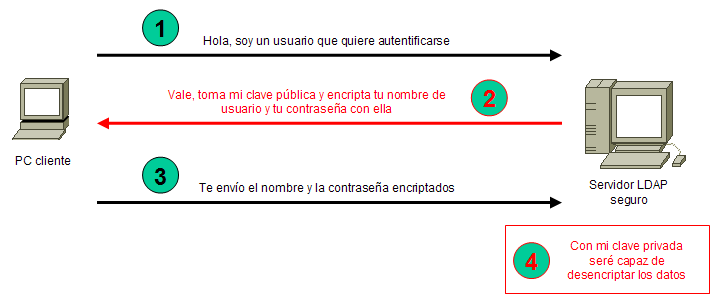

El cifrado asimétrico permite la generación de una pareja de claves comunmente denominadas clave pública y clave privada en el servidor. La pareja de claves es tal que, todo lo cifrado con una, solo se puede descifrar con la otra.

El servidor tiene guardada en un lugar seguro la clave privada. Cuando un cliente intenta autentificarse, el servidor le trasfiere la clave pública para que cifre los datos con dicha clave antes de enviarlos. El cliente utiliza la clave pública del servidor para cifrar los datos, así al llegar el paquete al servidor, éste podrá descifrarlo porque dispone de la clave privada. Si un usuario malintencionado intercepta el paquete de datos cifrado con la clave pública, no podrá hacer nada porque no dispone de la clave privada. Si el usuario malintencionado intercepta el primer paquete que envía el servidor con la clave pública, no le servirá para nada ya que no le permitirá descifrar los datos emitidos por el PC que se va autentificar.

Fundamentos de la autentificación segura

LDAP seguro - ldaps

Al igual que el servidor web apache utiliza el puerto 80 para transmitir información sin encifrar (protocolo http) y el puerto 443 para transmitir información cifrada (protocolo https), openLDAP también se puede configurar para que utilice las prestaciones de cifrado que ofrece OpenSSL.

Normalmente las consultas al servidor LDAP se realizan por el puerto 389 (protocolo ldap) pero dichas consultas se transmiten sin cifrar. Para realizar consultas seguras cifrando los datos con SSL, es necesasrio utilizar el puerto 636 (protocolo ldaps o protocolo ldap seguro). Para ello, el servidor deberá disponer de un certificado firmado por una entidad certificadora (CA) y habrá que configurar slapd para que utilice los certificados. Se deberán realizar los siguentes pasos:

1.- Crear una nueva entidad certificadora

Como tenemos instalado el paquete openssl,

// Crear nueva entidad certificadora

root@curso:~# /usr/lib/ssl/misc/CA.pl -newca
CA certificate filename (or enter to create)Pulsamos enter para crear

Making CA certificate ...
Generating a 1024 bit RSA private key .........................++++++ ...........................++++++
writing new private key to './demoCA/private/cakey.pem'
Enter PEM pass phrase: Ponemos contraseña
Verifying - Enter PEM pass phrase: Repetimos contraseña
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:ES
State or Province Name (full name) [Some-State]:España
Locality Name (eg, city) []:Soria
Organization Name (eg, company) [Internet Widgits Pty Ltd]:I.E.S. La Paloma
Organizational Unit Name (eg, section) []:CertificadorIES
Common Name (eg, YOUR name) []:I.E.S. La Paloma
Email Address []:root@ieslapaloma.com
Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:Pulsamos Enter
An optional company name []:Pulsamos Enter
Using configuration from /usr/lib/ssl/openssl.cnf
Enter pass phrase for ./demoCA/private/cakey.pem:Introducimos contraseña
...
...
Write out database with 1 new entries
Data Base Updated

Ya tendríamos creada nuestra nueva entidad certificadora bajo la carpeta demoCA con sus certificados correspondientes.

2.- Crear una petición de firma de certificado de servidor

El siguiente paso es crear una petición de firma de certificado del servidor para, posteriormente, firmarlo con la CA que acabamos de crear y así disponer de un certificado firmado. Nuestra petición de firma se almacenará en un nuevo archivo que se llamará newreq.pem. Para crear la petición de firma debemos ejecutar el siguiente comando:

// Crear petición de firma de certificado de servidor

# openssl req -newkey rsa:1024 -nodes -keyout newreq.pem -out newreq.pem
Generating a 1024 bit RSA private key ...............................++++++ ...............++++++
writing new private key to 'newreq.pem'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:ES
State or Province Name (full name) [Some-State]:España
Locality Name (eg, city) []:Soria
Organization Name (eg, company) [Internet Widgits Pty Ltd]:I.E.S. La Paloma
Organizational Unit Name (eg, section) []:Web IES La Paloma
Common Name (eg, YOUR name) []:I.E.S. La Paloma
Email Address []:root@ieslapaloma.com

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password !-[]: Pulsamos enter
An optional company name []: : Pulsamos enter

Ya tendríamos creado el archivo newreq.pem que contiene la petición de firma de certificado de servidor.

3.- Firmar el certificado con la CA

El paso siguiente sería firmar la petición, para ello debemos ejecutar el comando:

// Firmar la petición de firma de certificado del servidor

root@curso:~# /usr/lib/ssl/misc/CA.sh -sign
Using configuration from /usr/lib/ssl/openssl.cnf
Enter pass phrase for ./demoCA/private/cakey.pem: Contraseña de la CA
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number:
            a6:07:d5:91:ad:b3:8f:74
        Validity
            Not Before: Oct 10 18:46:12 2005 GMT
            Not After : Oct 10 18:46:12 2006 GMT
        Subject:
            countryName               = ES
            stateOrProvinceName       = Espa\F1a
            localityName              = Soria
            organizationName          = I.E.S. La Paloma
            organizationalUnitName    = Web IES La Paloma
            commonName                = I.E.S. La Paloma
            emailAddress              = root@ieslapaloma.com
        X509v3 extensions:
            X509v3 Basic Constraints:
                CA:FALSE
            Netscape Comment:
                OpenSSL Generated Certificate
            X509v3 Subject Key Identifier:
                B1:DA:5C:4B:E8:9E:80:8B:9F:7D:51:B1:A5:E8:84:FF:6E:27:1F:E6
            X509v3 Authority Key Identifier:
                keyid:D8:9A:35:45:0B:2F:BE:FC:CC:43:A6:0C:9F:27:08:93:33:D0:D8:AA
                DirName:/C=ES/ST=Espa\xF1a/L=Soria/O=I.E.S. La Paloma
                 /OU=CertificadorIES/emailAddress=root@ieslapaloma.com
                serial:A6:07:D5:91:AD:B3:8F:73

Certificate is to be certified until Oct 10 18:46:12 2006 GMT (365 days)
Sign the certificate? [y/n]: y // ¿Firmamos?


1 out of 1 certificate requests certified, commit? [y/n] y // ¿Proceder?
Write out database with 1 new entries
Data Base Updated
Certificate:
    Data:
        Version: 3 (0x2)
        Serial Number:
            a6:07:d5:91:ad:b3:8f:74
        Signature Algorithm: md5WithRSAEncryption
        Issuer: C=ES, ST=Espa\xF1a, L=Soria, O=I.E.S. La Paloma,
         OU=CertificadorIES/emailAddress=root@ieslapaloma.com
        Validity
            Not Before: Oct 10 18:46:12 2005 GMT
            Not After : Oct 10 18:46:12 2006 GMT
        Subject: C=ES, ST=Espa\xF1a, L=Soria, O=I.E.S. La Paloma,
         OU=Web IES La Paloma, CN=I.E.S. La Paloma/emailAddress=root@ieslapaloma.com
        Subject Public Key Info:
            Public Key Algorithm: rsaEncryption
            RSA Public Key: (1024 bit)
                Modulus (1024 bit):
                    00:bc:10:87:92:cb:c8:dd:e1:9e:6a:15:a9:09:44:
                    7a:f9:bb:c7:1e:2e:66:23:92:56:ec:65:36:d3:15:
                    d6:62:56:e4:27:6a:a1:c1:36:7b:cc:c9:20:1e:9d:
                    8a:d8:cd:56:f1:60:d6:c7:6e:1f:6b:19:77:5f:6e:
                    ac:ec:4d:19:c8:bf:6e:6b:12:a2:b3:3f:56:84:c0:
                    c7:48:09:7a:52:d2:0c:6b:ca:0d:d8:37:90:48:2e:
                    58:16:b5:46:d8:6d:44:bf:2a:3b:07:12:51:d6:2e:
                    58:ed:46:0e:6f:d7:f5:f7:ce:3f:e8:93:98:62:d0:
                    8b:d1:9b:1f:08:58:09:30:d7
                Exponent: 65537 (0x10001)
        X509v3 extensions:
            X509v3 Basic Constraints:
                CA:FALSE
            Netscape Comment:
                OpenSSL Generated Certificate
            X509v3 Subject Key Identifier:
                B1:DA:5C:4B:E8:9E:80:8B:9F:7D:51:B1:A5:E8:84:FF:6E:27:1F:E6
            X509v3 Authority Key Identifier:
                keyid:D8:9A:35:45:0B:2F:BE:FC:CC:43:A6:0C:9F:27:08:93:33:D0:D8:AA
                DirName:/C=ES/ST=Espa\xF1a/L=Soria/O=I.E.S. La Paloma
                 /OU=CertificadorIES/emailAddress=root@ieslapaloma.com
                serial:A6:07:D5:91:AD:B3:8F:73

    Signature Algorithm: md5WithRSAEncryption
        87:f1:0e:39:6d:02:48:ee:c2:2b:59:d4:e2:e5:ec:23:7e:7d:
        f1:0d:bb:78:45:ad:04:f7:19:d0:a9:3d:3d:6b:e5:61:34:6b:
        bc:fa:1b:d1:28:31:9a:aa:b4:93:f6:51:cf:36:83:cb:e1:29:
        9b:7d:6c:a8:06:77:b6:80:f0:30:49:08:56:e9:f7:e0:24:1e:
        8e:fa:d9:d6:f2:ad:f5:f8:f0:f2:c0:d1:92:c5:c5:17:3c:4c:
        06:48:f5:c6:0c:4d:4f:39:fc:fb:f5:9f:2b:29:46:5a:fe:5d:
        99:68:4d:73:02:4f:59:ab:e1:e2:5c:b1:86:b1:bb:85:c9:de:
        fa:0b
-----BEGIN CERTIFICATE-----
MIIDyzCCAzSgAwIBAgIJAKYH1ZGts490MA0GCSqGSIb3DQEBBAUAMIGIMQswCQYD
VQQGEwJFUzEPMA0GA1UECBQGRXNwYfFhMQ4wDAYDVQQHEwVTb3JpYTEZMBcGA1UE
ChMQSS5FLlMuIExhIFBhbG9tYTEYMBYGA1UECxMPQ2VydGlmaWNhZG9ySUVTMSMw
IQYJKoZIhvcNAQkBFhRyb290QGllc2xhcGFsb21hLmNvbTAeFw0wNTEwMTAxODQ2
MTJaFw0wNjEwMTAxODQ2MTJaMIGlMQswCQYDVQQGEwJFUzEPMA0GA1UECBQGRXNw
YfFhMQ4wDAYDVQQHEwVTb3JpYTEZMBcGA1UEChMQSS5FLlMuIExhIFBhbG9tYTEa
MBgGA1UECxMRV2ViIElFUyBMYSBQYWxvbWExGTAXBgNVBAMTEEkuRS5TLiBMYSBQ
YWxvbWExIzAhBgkqhkiG9w0BCQEWFHJvb3RAaWVzbGFwYWxvbWEuY29tMIGfMA0G
CSqGSIb3DQEBAQUAA4GNADCBiQKBgQC8EIeSy8jd4Z5qFakJRHr5u8ceLmYjklbs
ZTbTFdZiVuQnaqHBNnvMySAenYrYzVbxYNbHbh9rGXdfbqzsTRnIv25rEqKzP1aE
wMdICXpS0gxryg3YN5BILlgWtUbYbUS/KjsHElHWLljtRg5v1/X3zj/ok5hi0IvR
mx8IWAkw1wIDAQABo4IBHDCCARgwCQYDVR0TBAIwADAsBglghkgBhvhCAQ0EHxYd
T3BlblNTTCBHZW5lcmF0ZWQgQ2VydGlmaWNhdGUwHQYDVR0OBBYEFLHaXEvonoCL
n31RsaXohP9uJx/mMIG9BgNVHSMEgbUwgbKAFNiaNUULL778zEOmDJ8nCJMz0Niq
oYGOpIGLMIGIMQswCQYDVQQGEwJFUzEPMA0GA1UECBQGRXNwYfFhMQ4wDAYDVQQH
EwVTb3JpYTEZMBcGA1UEChMQSS5FLlMuIExhIFBhbG9tYTEYMBYGA1UECxMPQ2Vy
dGlmaWNhZG9ySUVTMSMwIQYJKoZIhvcNAQkBFhRyb290QGllc2xhcGFsb21hLmNv
bYIJAKYH1ZGts49zMA0GCSqGSIb3DQEBBAUAA4GBAIfxDjltAkjuwitZ1OLl7CN+
ffENu3hFrQT3GdCpPT1r5WE0a7z6G9EoMZqqtJP2Uc82g8vhKZt9bKgGd7aA8DBJ
CFbp9+AkHo762dbyrfX48PLA0ZLFxRc8TAZI9cYMTU85/Pv1nyspRlr+XZloTXMC
T1mr4eJcsYaxu4XJ3voL
-----END CERTIFICATE-----
Signed certificate is in newcert.pem

Este proceso nos habrá creado el archivo newcert.pem que contiene el certificado firmado.

4.- Copiar los certificados a la carpeta deseada, renombrar y proteger

Acto seguido debemos renombrar los archivos creados, moverlos a un lugar adecuado y proteger la clave privada del servidor. Un lugar adecuado para almacenar los certificados es dentro de la carpeta /etc/ldap que es donde se guardan los archivos de configuración del servidor LDAP, una carpeta llamada 'certs' que podemos crear manualmente. Luego copiaremos el certificado de la CA. Copiaremos el archivo newcert.pem con el nombre 'servercrt.pem' ya que será el certificado de nuestro servidor. Copiaremos el archivo newreq.pem con el nombre 'serverkey.pem' ya que será la clave privada de nuestro servidor y finalmente pondremos permisos de solo lectura para el root ya que a la clave privada no tiene que tener acceso nadie, si no podrían descifrar la información cifrada dirigida al servidor.

// Copiar certificados a su destino

root@curso:~# mkdir /etc/ldap/certs
root@curso:~# cp demoCA/cacert.pem /etc/ldap/certs/cacert.pem
root@curso:~# cp newcert.pem /etc/ldap/certs/servercrt.pem
root@curso:~# cp newreq.pem /etc/ldap/certs/serverkey.pem
root@curso:~# chmod 400 /etc/ldap/certs/serverkey.pem

5.- Configurar slapd para que utilice los certificados

Para que el servidor LDAP utilice los certificados que acabamos de crear, es necesario indicarlo en el archivo de configuración.

// Configuración del servidor LDAP para que utilice ssl

// Añadir en /etc/ldap/slapd.conf
TLSCipherSuite HIGH:MEDIUM:+SSLv2
TLSCACertificateFile /etc/ldap/certs/cacert.pem
TLSCertificateFile /etc/ldap/certs/servercrt.pem
TLSCertificateKeyFile /etc/ldap/certs/serverkey.pem

6.- Modificar script de inicio de slapd para que utilice protocolo seguro ldaps

Por defecto, cuando iniciamos el servidor LDAP con el comando '/etc/init.d/slapd start', arranca solamente en modo normal. Para que arranque también el modo seguro, es necesario realizar una modificación en el archivo '/etc/init.d/slapd' que es el script de inicio:

// Añadir en /etc/init.d/slapd

# Sección: Set default values
SLAPD_SERVICES="ldap:/// ldaps:///"

Aquí podríamos poner únicamente SLAPD_SERVICES="ldaps:///" con lo cual solamente se iniciaría en modo seguro. Ello requerirá que todos los servicios que utilicen LDAP consulten al servidor obligatoriamente en modo seguro. Si deseamos que el login del sistema sea seguro, habría que modificar la configuración de las librerías pam_ldap y libnss-ldap para que utilicen ssl.

7.- Reiniciar servidor LDAP

Para que los cambios que hemos realizado tengan efecto, debemos reiniciar el servidor LDAP. Para ello, debemos ejecutar el siguiente comando:

// Reiniciar slapd

# /etc/init.d/slapd restart

Probando el acceso por ssl

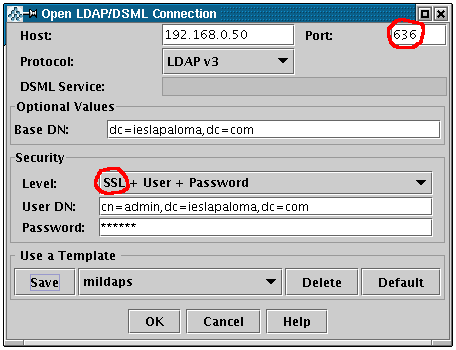

Si nuestro servidor LDAP está funcionando en modo seguro, estará escuchando en el puerto 636 ya que es el puerto utilizado por el protocolo ldaps. Para probarlo, iniciamos JXplorer pero la conexión la realizamos a dicho puerto y el nivel de seguridad seleccionamos SSL + User + Password ya que la autentificación va a ser por usuario y contraseña pero utilizando SSL:

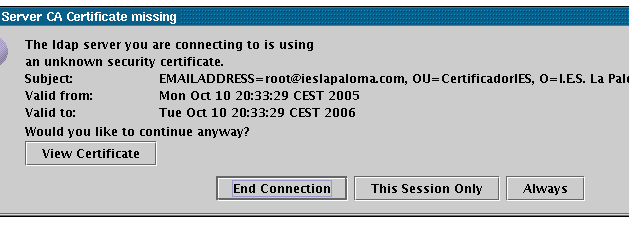

Al intentar conectar, nos aparecerá la información del certificado. Podremos aceptar el certificado para esta sesión (This session only) o para siempre (Always):

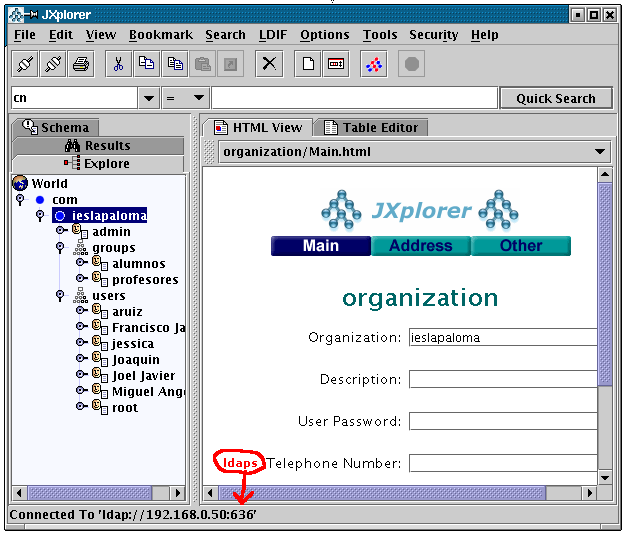

Una vez que hemos conectado, podemos apreciar en la parte inferior que la conexión se ha realizado al puerto 636:
