En nuestro Centro Educativo hemos venido detectando problemas de saturación de la línea de conexión a Internet sin motivo justificado. Hemos detectado que en algún ordenador de la sala de profesorado y de algún departamento hay instalados programas de P2P (descarga masiva) y somos conscientes de que estos programas saturan el canal de salida a Internet del centro, además sospechamos que el alumnado también utiliza este tipo de programas.

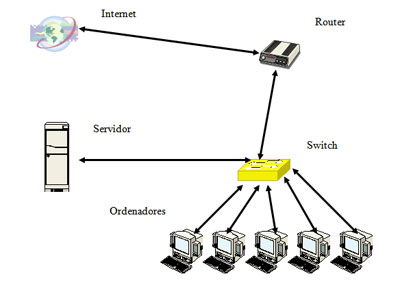

El router ADSL está conectado a un switch y por lo tanto a través de múltiples utilidades es fácil conocer su dirección IP y configurar nuestro equipo como puerta de enlace, con el consiguiente acceso libre a Internet y a la descarga masiva. Nos encontramos con un esquema del tipo:
Este esquema no permite controlar el tráfico de red puesto que los PCs tienen acceso directo al router.

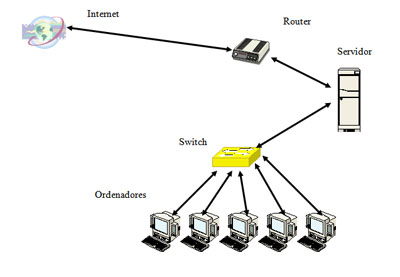

Situando el servidor entre la red y el router, todo el tráfico hacia Internet pasa por el servidor lo que nos permitirá analizarlo, generar estadísticas, filtrar accesos, instalar un proxy-caché, etc., de forma sencilla y centralizada.
Las funciones de enrutamiento mediante NAT son realizadas por el cortafuegos que analizará los paquetes provenientes de la red local interna cuyo destino sea Internet y los modificará convenientemente para que salgan hacia Internet como si fueran emitidos por el servidor. A partir del núcleo 2.4 de Linux, el cortafuegos empleado es iptables.
Para posibilitar que nuestro servidor Linux sea capaz de comportarse como un router y hacer de puerta de enlace para los PCs de nuestra red local, será necesario crear un script que configure el cortafuegos iptables para que realice NAT desde dentro de la red local hacia Internet.
// Activar el enrutamiento en un sistema Linux# echo "1" > /proc/sys/net/ipv4/ip_forward
Posteriormente tendríamos que configurar el filtrado para que acepte el redireccionamiento de paquetes desde dentro hacia fuera de nuestra red y mediante NAT permita que los PCs de la red interna naveguen con la dirección IP 'publica' del servidor. Supongamos que el router Linux tiene una tarjeta (eth0) configurada con la IP 192.168.1.2/24 y conectada al router, cuya IP es 192.168.1.1/24, y por otro lado, tenemos otra tarjeta (eth1) configurada con la ip 10.0.0.1/8 y conectada al switch para dar servicio a nuestra red interna que utiliza el rango 10.0.0.0/8. Nuestro esquema sería como el que vemos en la siguiente figura:
Tendríamos que indicar que se acepten todos los paquetes que son para reenviar, es decir, aquellos que llegan a nuestra máquina pero que no es ella la destinataria. Para ello, tendríamos que aceptar los paquetes de tipo FORWARD, como veremos en la siguiente sección. Por otro lado, tendríamos que indicar que los paquetes que llegan desde nuestra red interna (-s 10.0.0.0/8) y que salgan por la interfaz eth0 hacia el router (-o eth0), después de enrutarlos en nuestra máquina (POSTROUTING), debemos enmascararlos (MASQUERADE), es decir, hacer NAT. Los comandos a ejecutar serían:
// Haciendo NAT en el servidor# iptables -A FORWARD -j ACCEPT # iptables -t nat -A POSTROUTING -s 10.0.0.0/8 -o eth0 -j MASQUERADE
Podríamos realizar un script que activara el enrutamiento y el NAT y otro para desactivarlo:
// activar-enrutamiento.shecho "1" > /proc/sys/net/ipv4/ip_forward iptables -A FORWARD -j ACCEPT iptables -t nat -A POSTROUTING -s 10.0.0.0/8 -o eth0 -j MASQUERADE
// desactivar-enrutamiento.shecho "0" > /proc/sys/net/ipv4/ip_forward
Así, nuestro servidor se convertiría en un router. Si todas las comunicaciones de la red pasan por nuestro servidor, podremos tenerlas controladas, como veremos en las siguientes secciones.
Cuando activamos el enrutamiento en Linux, nuestra máquina se convierte en un router automático, de forma que todo lo que entre por la interfaz eth0 con destino a una red diferente de la definida en eth0, lo reenviará por la interfaz eth1 y de igual forma, todo lo que entre por la interfaz eth1 con destino a una red diferente de la definida en eth1, lo reenviará por la interfaz eth0. Es el funcionamiento normal de un router, enrutar todo.

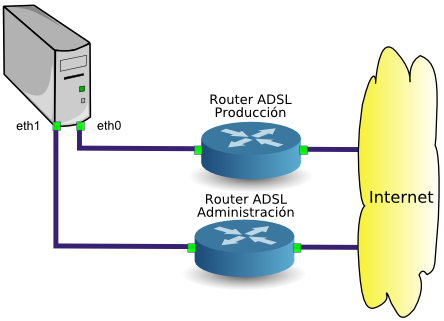

En algunos casos, puede que nos interese que ciertos paquetes salgan por una interfaz concreta. Por ejemplo, supongamos que en nuestra red disponemos de dos conexiones ADSL independientes, una para dar servicio de conexión a Internet al servidor (interfaz de producción) y otra, para conectarnos desde nuestra casa al servidor, para realizar tareas de administración (interfaz de administración).Supongamos que la interfaz eth0 está conectada al router ADSL de producción y la interfaz eth1 está conectada al router ADSL para realizar tareas de administración.
Lo normal es que la interfaz eth0 tenga configurada como puerta de enlace la IP del router de conexión a Internet, pero la interfaz eth1 no debería tener configurada la puerta de enlace, para que no exista tráfico hacia Internet por dicha interfaz. Si en el ADSL de nuestra casa tenemos IP fija, podemos crear una ruta para que cuando la IP destino sea la IP fija de nuestra casa, los paquetes se enruten por eth1 en lugar de hacerlo por eth0. Ejemplo, si nuestra IP de casa es 80.58.12.27, el comando a ejecutar será:
//Crear una ruta para una IP concreta# route add 80.58.12.27 eth1
En lugar de una IP concreta, quizás nos interese crear una ruta para toda una red. Supongamos que queremos que cuando la IP destino sea una IP del CNICE, salga por la interfaz eth1. Teniendo en cuenta que el rango de IPs públicas del CNICE es 192.144.238.0/24, el comando a ejecutar sería:
//Crear una ruta para una red concreta# route add -net 193.144.238.0/24 eth1
Si queremos eliminar una ruta, utilizaremos el parámetro 'del' seguido de la IP o la red destinataria. Ejecutaríamos el siguiente comando:
//Eliminar una ruta# route del -net 193.144.238.0/24
Si queremos ver la configuración de la tabla de rutas, debemos ejecutar el comando route sin parámetros:
//Ver rutas# route
Establecer rutas puede ser muy interesante cuando queremos dividir nuestra red en diferentes subredes y disponemos de un servidor con varias tarjetas de red.
