4.6.1. Línea de dimensiones


La herramienta Línea de dimensiones, además de dibujar la línea con las acotaciones correspondientes, muestra también un rótulo en el que marca la longitud de la línea en centímetros. Para dibujar acotaciones sobre cualquier objeto seguiremos los pasos que vienen a continuación:


1.   Seleccionamos la herramienta Línea de dimensiones .

2.   Colocamos el puntero sobre el lugar en que vamos a comenzar, que puede ser un espacio vacío o un punto de cualquier otro objeto que queramos acotar.

3.   Hacemos clic y arrastramos hacia la posición final de la cota.

4.   Hacemos nuevamente clic al final y aparece la línea de dimensiones con su correspondiente etiqueta, como podemos ver en la figura 8.10.


En la animación 8.4 podemos ver cómo se trazan las líneas de dimensión.


Figura 8.4. Trazado de líneas de dimensión

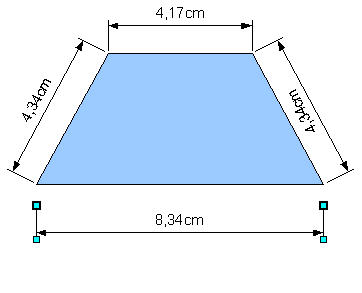

Figura 8.10. Imagen con líneas de dimensiones

Al terminar de trazar una línea de dimensiones vemos que ésta aparece con cuatro puntos de control que podemos utilizar para diferentes tareas:

  Los puntos de separación del objeto podemos utilizarlos para separar o aproximar la línea de dimensión al objeto haciendo más cortas o más largas las líneas guías.

  Los puntos de movimiento nos permiten que movamos sólo un punto para colocarlo en otra posición diferente, pudiendo cambiar así el tamaño y la dirección de la línea de dimensiones. Tras realizar este tipo de cambio podremos comprobar que la etiqueta de la línea mostrará el nuevo tamaño.


En este tipo de líneas también podemos cambiar la etiqueta que inicialmente aparece con un tipo de letra y un tamaño predeterminados. Para ello seleccionamos la herramienta Texto y hacemos clic sobre el texto de la etiqueta y veremos que aparece en ella el cursor de inserción de texto. Ya podemos seleccionar el texto y aplicarle los cambios que consideremos oportunos.


Si hacemos clic con el botón derecho sobre una línea de dimensiones y seleccionamos la opción Dimensiones veremos aparecer en pantalla el cuadro de diálogo Dimensiones, que vemos en la figura 8.11, desde el que podemos controlar muchas de las opciones con las que cuenta este tipo especial de líneas.

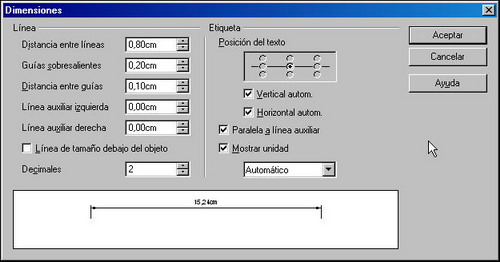

Figura 8.11. Cuadro de diálogo Dimensiones

  Línea: en esta sección encontramos todas las opciones necesarias para controlar el tamaño y la posición de la línea y sus guías:

    Distancia entre líneas: esta casilla debemos usarla para establecer la distancia de separación de la línea de dimensiones (la de la doble flecha) y el objeto.

    Guías sobresalientes: utilizaremos esta casilla para establecer la posición de los puntos de movimiento con respecto al objeto.

    Distancia entre guías: para establecer la posición de los puntos de separación con respecto al objeto.

    Línea auxiliar izquierda y Línea auxiliar derecha: estas casillas nos permiten establecer el tamaño de cada una de ellas por separado.

    Línea de tamaño debajo del objeto: si marcamos esta casilla se invertirá la posición de la línea de tamaño.

  Etiqueta: en esta sección encontramos las opciones necesarias para controlar la posición, orientación y unidades de la etiqueta:

    Posición del texto: este cuadro gráfico sólo estará activo si desactivamos una o las dos casillas siguientes. En él podemos seleccionar la posición en la que queremos que aparezca la etiqueta con respecto a la línea.

    Vertical autom.: si dejamos activada esta casilla, la posición vertical de la etiqueta se establece automáticamente.

    Horizontal autom.: activando esta casilla se establece automáticamente la posición horizontal de la etiqueta.

    Paralela a línea auxiliar: con esta casilla activada la etiqueta aparece paralela a la línea auxiliar (la de la doble flecha). Si desactivamos la casilla la etiqueta aparece perpendicular a la línea auxiliar.

    Mostrar unidad: con esta casilla activada aparecen las letras correspondientes a la unidad de medida que se esté utilizando. Debajo hay un cuadro de lista en el que aparecen todas las unidades que podemos utilizar. Si dejamos seleccionada la opción Automático, se seleccionará automáticamente la unidad correspondiente al idioma elegido.
