| Tipos de diagramas > Columnas 3D |
 |
|
 |
|
|
| |
| |
| 4. Edición de un diagrama 3D |
Dado su aspecto diferente es de suponer que también tengan opciones o modos de trabajo diferentes, y efectivamente así es. La primera diferencia la encontramos en los ejes, pues este tipo de gráficos cuenta con la posibilidad de añadir un eje más, el Eje Z. En el cuadro de diálogo Ejes, que aparece cuando ejecutamos el comando Insertar>Ejes vemos que está activa esta nueva opción a la que posteriormente podemos dar formato con el comando Formato>Ejes>Eje Z. |
| |
| Si seguimos observando detenidamente encontraremos, a simple vista, más diferencias. Así vemos que las columnas tienen una superficie de apoyo con la que no contaban las columnas 2D, se trata de la Base del diagrama. Sobre esta base también podemos realizar cambios de relleno, de transparencia y de bordes ejecutando el comando Formato>Base del diagrama. |
| |
| Por otro lado, si seleccionamos cualquier serie de datos y ejecutamos el comando Formato>Propiedades del objeto veremos que el cuadro de diálogo Serie de datos cuenta con una nueva pestaña, Diseño, que vemos en la figura 7.10 y que nos muestra un cuadro de lista para que seleccionemos el diseño que queremos que tengan las columnas. Estos diseños se corresponden con las variantes de la columnas 3D: Paralelepípedo, Cilindro, Cono y Pirámides. |
| |
 |

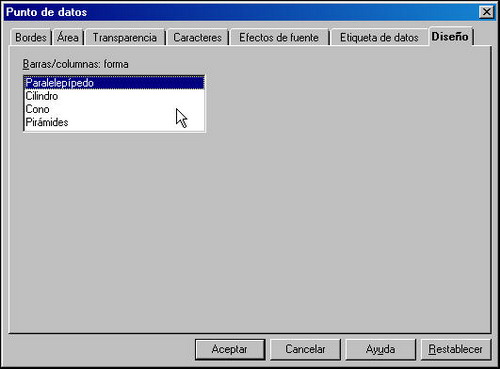

| Figura 7.10. Cuadro de diálogo Serie de datos - Pestaña Diseño |
| |
Esta pestaña también aparece cuando seleccionamos sólo una columna de la serie, lo que nos permite seleccionar un diseño diferente para algunas de las columnas o uno diferente para cada una de ellas. |
| |
|
|
